Strukturanalyse für ein System und seine Elemente

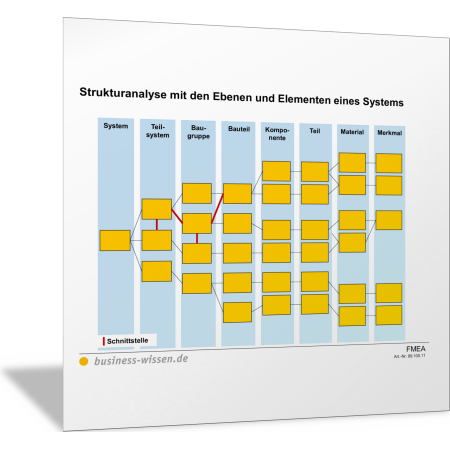

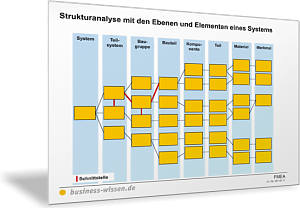

Die Abbildung zeigt, wie ein System oder Produkt in seine einzelnen Elemente aufgeteilt und diese ebenfalls wieder in Baugruppen, Komponenten, Teile oder Materialien zerlegt werden. So entsteht eine hierarchische Struktur als Visualisierung der Strukturanalyse.
