Störungen erfassen und im Rahmen der Störgrundanalyse auswerten

Mit diesem Excel-Tool erfassen Sie mögliche Störungen für Ihre Prozesse, Anlagen und Maschinen und werten diese Störungen aus. Dazu definieren Sie die Störgründe und Kategorien für Störungen. Die Zahl und Dauer der Störungen können dann in unterschiedlichen Pareto-Diagrammen dargestellt werden. Sie sind Grundlage für die Störgrundanalyse.

Beschreibung

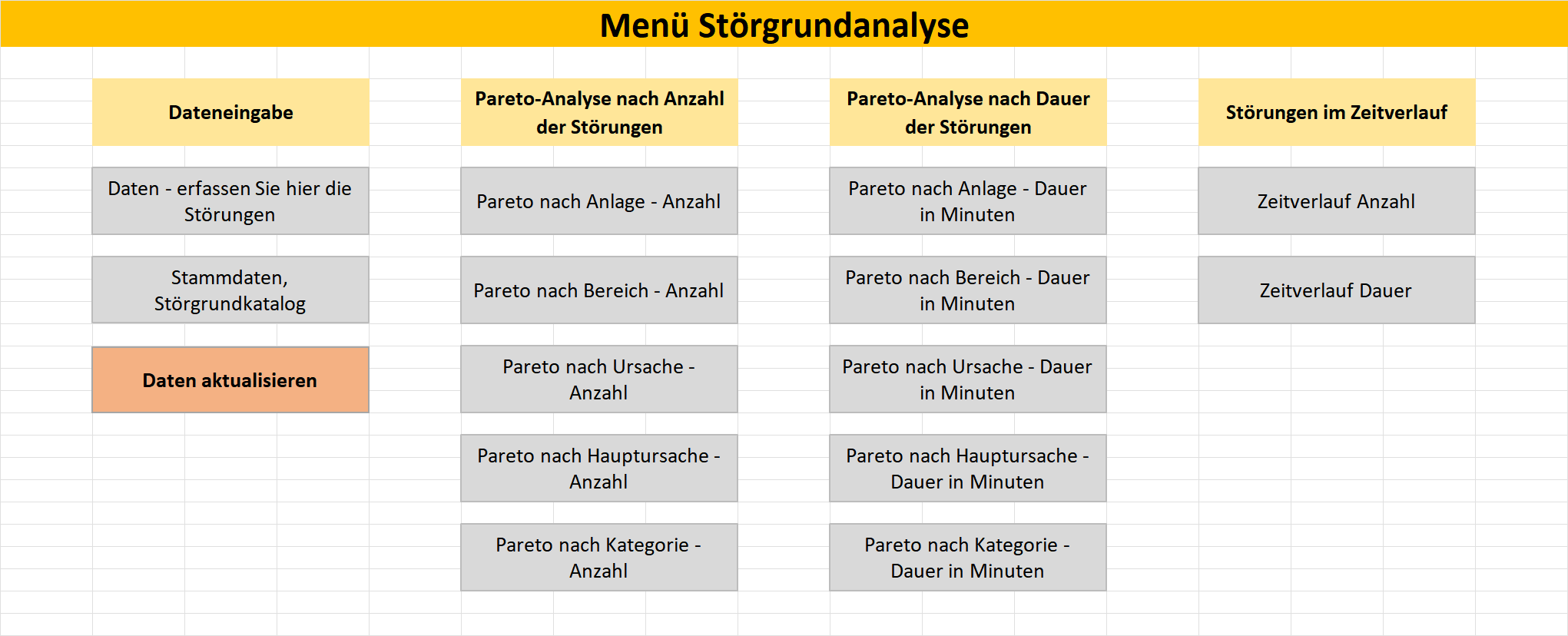

In der Vorlage definieren Sie im Tabellenblatt STÖRGRUNDKATALOG folgende Elemente Ihres Störgrundkatalogs:

  • Die Kategorien für die anschließende Berechnung der Overall Equipment Effectiveness (OEE)
  • Hauptursachen (Kategorien) der Störgründe und ihre Zuordnung zu den OEE-Kategorien
  • Störgründe und Zuordnung zu den Hauptursachen (Störgrundkatalog)
  • Bereich, in dem die Störung auftritt (Störort)

Dann werden alle Störungen in einer fortlaufenden Liste im Tabellenblatt DATEN erfasst (Störgrund-Journal). Erfasst werden folgende Daten:

  • Datum
  • Störort
  • Ursache (Störgrund, Störart)
  • Dauer
  • Anzahl der jeweiligen Störung an diesem Tag (Datum)

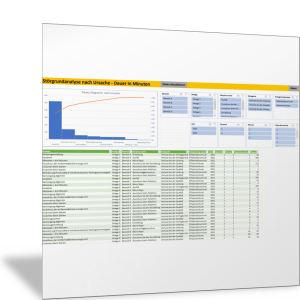

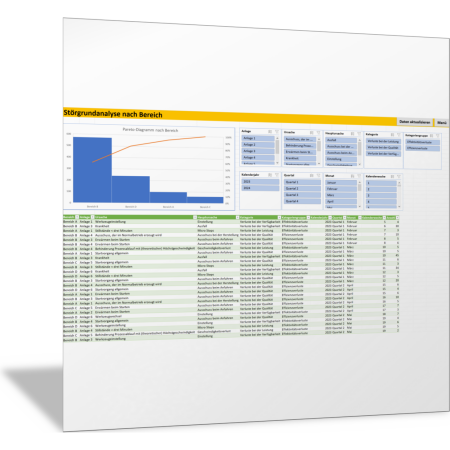

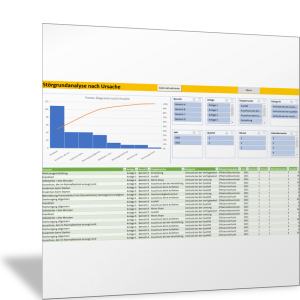

Auf der Grundlage dieser Daten werden dann unterschiedliche Pareto-Diagramme für die Störgrundanalyse erstellt. Dazu werden beispielsweise die Ursachen (Störgründe) nach der Anzahl ihres Auftretens (Häufigkeiten) gruppiert und als Pareto-Diagramm abgebildet. Entsprechend können mit der Excel-Vorlage Pareto-Diagramme für den Störort (Anlage oder Bereich) und für die Störkategorien (Hauptursachen, OEE-Kategorien) erstellt und ausgewertet werden.

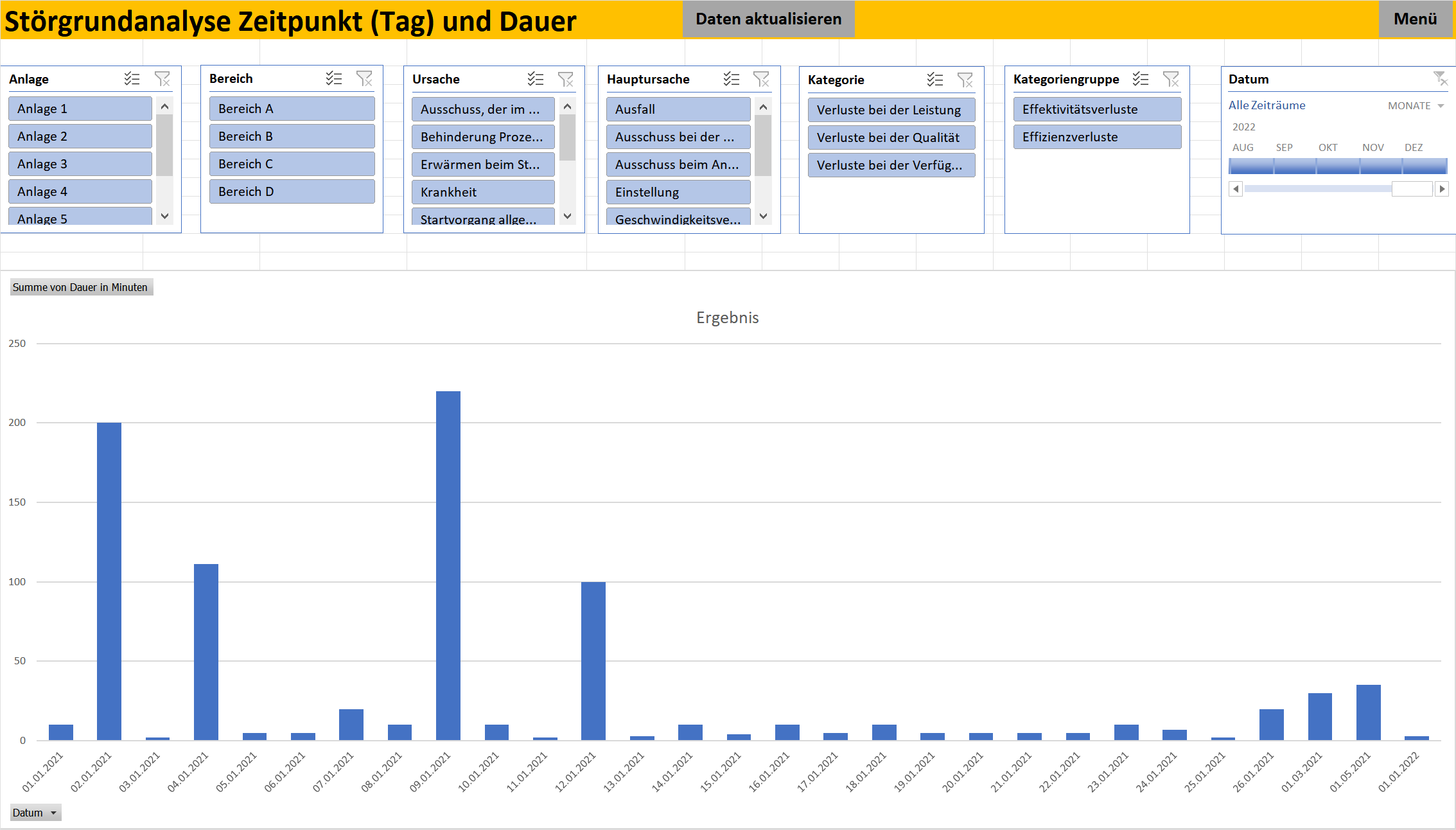

Zudem wird die Dauer der Störungen in entsprechenden Diagrammen dargestellt; getrennt nach Auftreten (Anlagen, Bereich) und nach Störgründen, Ursachen und Kategorien. Schließlich gibt es in diesem Excel-Tool noch vier Säulendiagramme für die Anzahl und die Dauer der Störungen im Zeitverlauf; für das Zeitraster Monat und Tage.

Details

Umfang:17 Tabellen und Diagramme
Dateiformat:Microsoft Excel Datei
Anforderungen:Microsoft Excel 2016
enthält Makros
Power-Query erforderlich
Artikel-Nummer:99.220.02
