Aufbau eines P-Diagramms

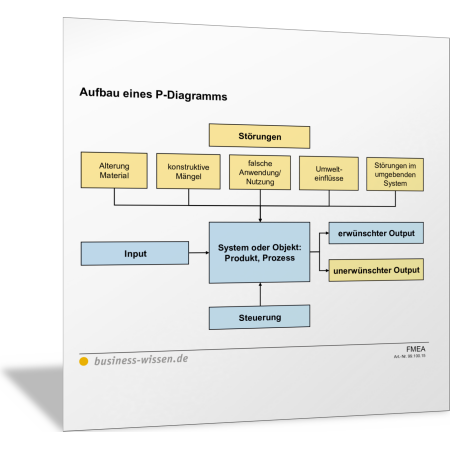

Diese Vorlage zeigt, wie ein P-Diagramm (Parameter-Diagramm) für die Fehler-Möglichkeiten- und Fehler-Einfluss-Analyse (FMEA) visualisiert werden kann. Es zeigt die einzelnen Parameter und ihre Wirkungsweise. Grundlage ist das Standard-Prozessmodell mit Input-Prozess-Output. Im P-Diagramm kommt es vor allem darauf an, mögliche Störgrößen zu identifizieren und zu erfassen. Diese sind in der Übersicht deshalb besonders hervorgehoben.

Details

Umfang:1 Grafik
Dateiformat:Microsoft Powerpoint Datei
Anforderungen:Die Datei wurde erstellt für PowerPoint 2016 und neuer. Die Datei kann auch mit älteren Versionen genutzt werden (ab PowerPoint 2010). Doch sind dabei geringfügige Darstellungsfehler nicht ausgeschlossen.
Artikel-Nummer:99.100.15
