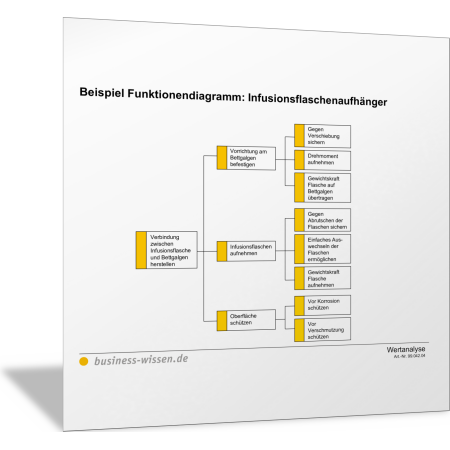

Beispiel für ein Funktionen-Diagramm: Infusionsflaschenaufhänger

In dieser Abbildung ist das Funktionen-Diagramm für ein Produkt dargestellt; hier einen Infusionsflaschenaufhänger (im Krankenhaus). So stellen Sie den funktionalen Aufbau eines Produkts im Rahmen Ihrer Wertanalyse dar. Sie können anhand des Funktionen-Diagramms erkennen, wofür einzelne Funktionen wichtig sind, wo es Schwachstellen geben könnte und welche Funktionen falsch oder überflüssig sein könnten.
