Funktionen-Diagramm in der Wertanalyse IST

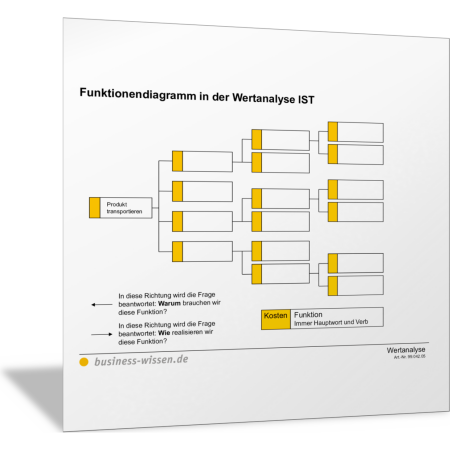

Die Abbildung zeigt den Aufbau eines Funktionen-Diagramms, wie es im Rahmen der Wertanalyse eingesetzt und erstellt wird. Eine Hauptfunktion wird in Unterfunktionen zerlegt, indem immer wieder die Wie-Frage gestellt wird. Die Vorlage dient Ihnen als Grundstruktur für Ihr Funktionen-Diagramm. Je nach Wertanalyse-Objekt wird das Funktionen-Diagramm sehr viel differenzierter aussehen, mit mehr Zweigen und Ebenen. Nutzen Sie diese Vorlage als Grundlage oder Muster für Ihre Darstellung aller Produktfunktionen.
