Wertstromanalyse (Value Stream Mapping)Beispiele für Wertstrom-Diagramme und Wertstromanalysen

Die folgenden Beispiele für Wertstrom-Diagramme als Grundlage für die Wertstromanalyse sollen zeigen, wie Prozesse mit dieser Methode visualisiert werden können.

Sie erkennen, dass Wertstrom-Diagramme mit Zeichenprogrammen oder mit Stift und Papier erstellt werden. Letzteres empfiehlt sich oft im ersten Schritt oder wenn Sie mit Ihrem Team Prozesse gemeinsam in einem Workshop besprechen.

Lassen Sie sich von den Beispielen anregen zu einem eigenen Wertstrom-Diagramm und probieren Sie aus, welche Form für Ihre Zwecke hilfreich ist.

© Lucidchart

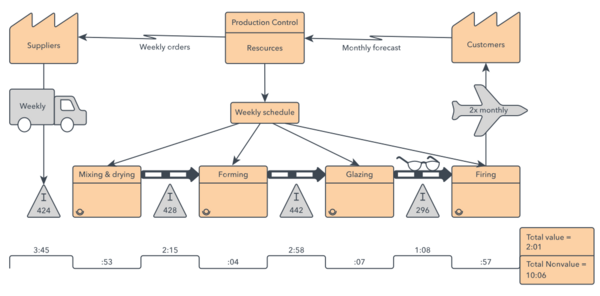

Wertstromanalyse Beispiel I
Quelle: https://www.lucidchart.com/pages/de/was-ist-eine-wertstromanalyse
