FMEA-Tool: Block-Diagramm
Mit dem Block-Diagramm stellen Sie alle an einem Produkt, Dienstleistung oder Prozess beteiligten Elemente und Komponenten dar. Sie ermittelt die internen und externen Schnittstellen und legen die Betrachtungsgrenzen fest.
Den Aufbau des Block-Diagramms zeigt die folgende Abbildung.

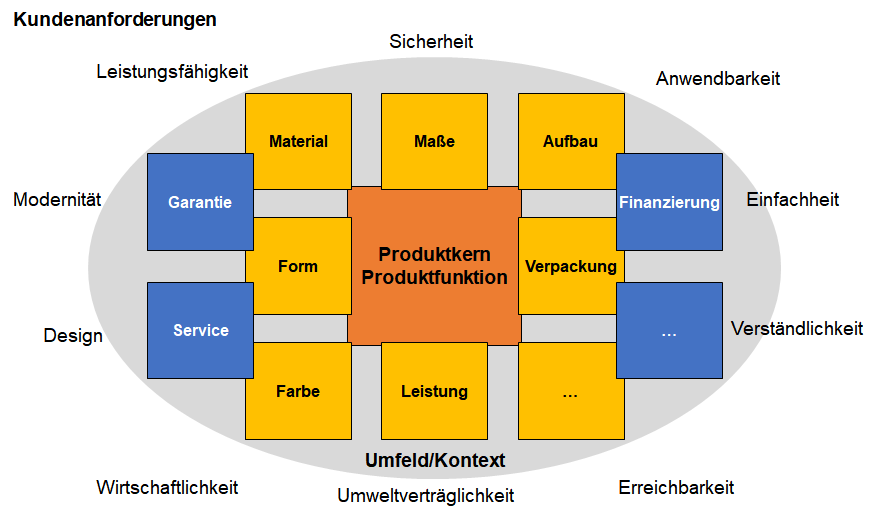

Beispiel für ein Block-Diagramm für ein Produkt
In der Darstellung machen Sie sichtbar, aus welchen Elementen sich ein Produkt zusammensetzt:
- Im inneren Bereich des Block-Diagramms (orange Boxen in der Abbildung) benennen Sie die technischen Merkmale.
- Darum herum können organisatorische und andere Merkmale wichtig sein für das Gesamt-System (blaue Boxen).
Sie können darüber hinaus die Schnittstellen hervorheben und die Umfeldbedingungen oder den Kontext für die Herstellung oder Anwendung des Produkts benennen und erläutern.
